Kabelführung für PV-Anlagen
ENGESOLAR Clip
Einfache Montage mit Plug & Play
Der ENGESOLAR Clip sorgt für eine geordnete Kabelführung auf der DC-Seite. Er ist UV- und witterungsbeständig und hält Temperaturen von −40 °C bis +120 °C stand. Entwickelt wurde er zusammen mit Projektentwicklern und Betreibern von Freiflächenanlagen.

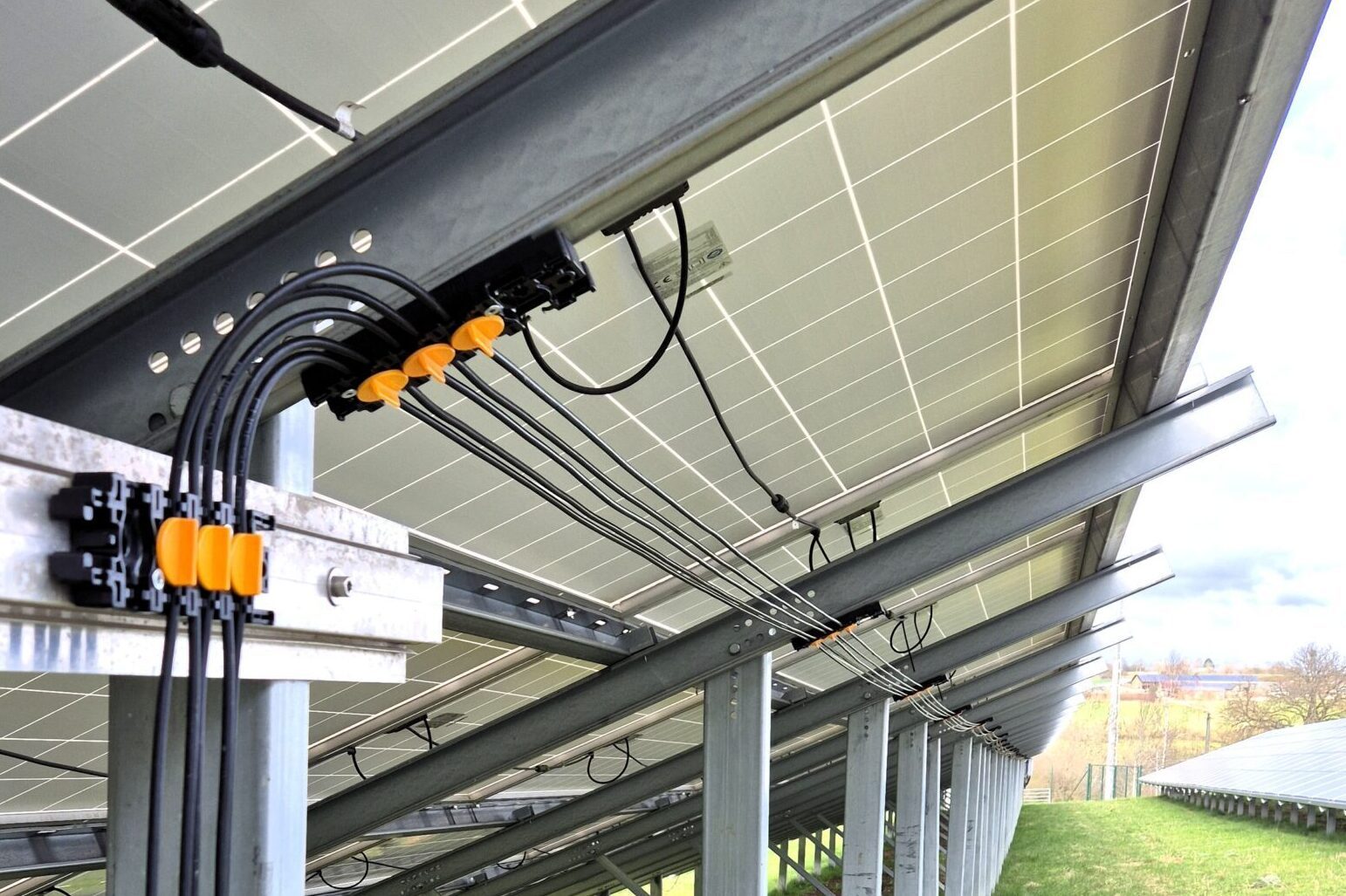

Im Gegensatz zu herkömmlichen Befestigungslösungen ermöglicht der Clip eine schnelle, modulare Montage: ergonomisch, sicher und effizient. Du befestigst ihn mit Kabelbinder oder selbstschneidender Schraube direkt an der Modulpfette, klipst die Leitungen in die Kanäle und verriegelst den Deckel.

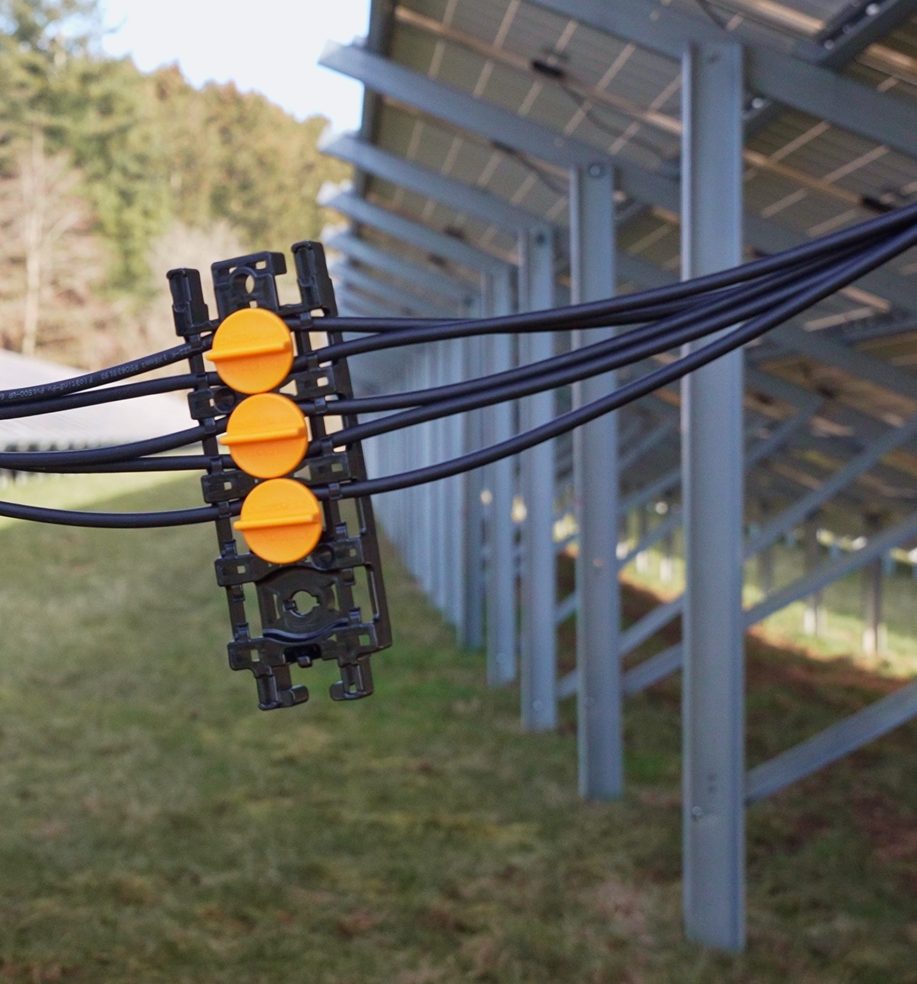

Der Deckel hat zwei Stellungen. Bei 45° lassen sich die Leitungen noch verschieben und nachspannen, bei 90° sind sie geklemmt und zugentlastet. Zum Tauschen einer Leitung öffnest du ihn einfach wieder.
Artikel
Nenn uns bei deiner Anfrage einfach die Artikelnummer und die Menge.
Technische Daten
| Aufbau | Modulare Kabelführung mit Deckel, 8 Kanäle, je Kanal eine Leitung |
|---|---|
| Leiterquerschnitte | Solarleitungen 4, 6 und 10 mm² |
| Abstand | Leitungen höchstens 5 m frei zwischen zwei Clips spannen |
| Einsatz | PV-Freiflächenanlagen (fest aufgeständert und Tracker) und größere Dachanlagen |
| Befestigung | Edelstahl-Kabelbinder bis 10 mm Breite oder selbstschneidende Edelstahlschraube M5/M8, mind. 38 mm lang |
| Deckel | 45°: Leitungen verschiebbar · 90°: verriegelt mit Zugentlastung |
| Material | Grilon BG-15 S UV: PA6 mit 15 % Glasfaser, hitzestabilisiert |
| Eigenschaften | UV- und witterungsbeständig, wasserabweisend, halogenfrei, hohe Härte und Formbeständigkeit |
| Temperaturbereich | −40 °C bis +120 °C |
| Brennbarkeit | UL94 HB |
| Hersteller | ENGESER GmbH, Schramberg |
Du brauchst andere Längen, Querschnitte oder Projektmengen?
Wir machen dir ein Angebot.
